نکات کلیدی درباره انتخاب سوله برای دهانه بلند
- سوله تیرورقی برای دهانههای بزرگ با جرثقیل سقفی و بارگذاری سنگین ظرفیت بیشتری فراهم میکند.
- سوله خرپایی در بارهای معمول، با مصرف فولاد کمتر و وزن پایینتر، راهحل اقتصادیتری است.
- انتخاب سوله برای دهانه بلند به بار برف، باد، خاک، ارتفاع، کاربری و تجهیزات داخلی وابسته است.
- قیمت نهایی تنها از عرض دهانه نمیآید و فونداسیون، پوشش، اتصالات و وزن فولاد نیز اثر مستقیم دارند.
- پایداری واقعی سازه به محاسبات مهندسی، کیفیت جوش، پیچومهره استاندارد و نصب دقیق وابسته است.

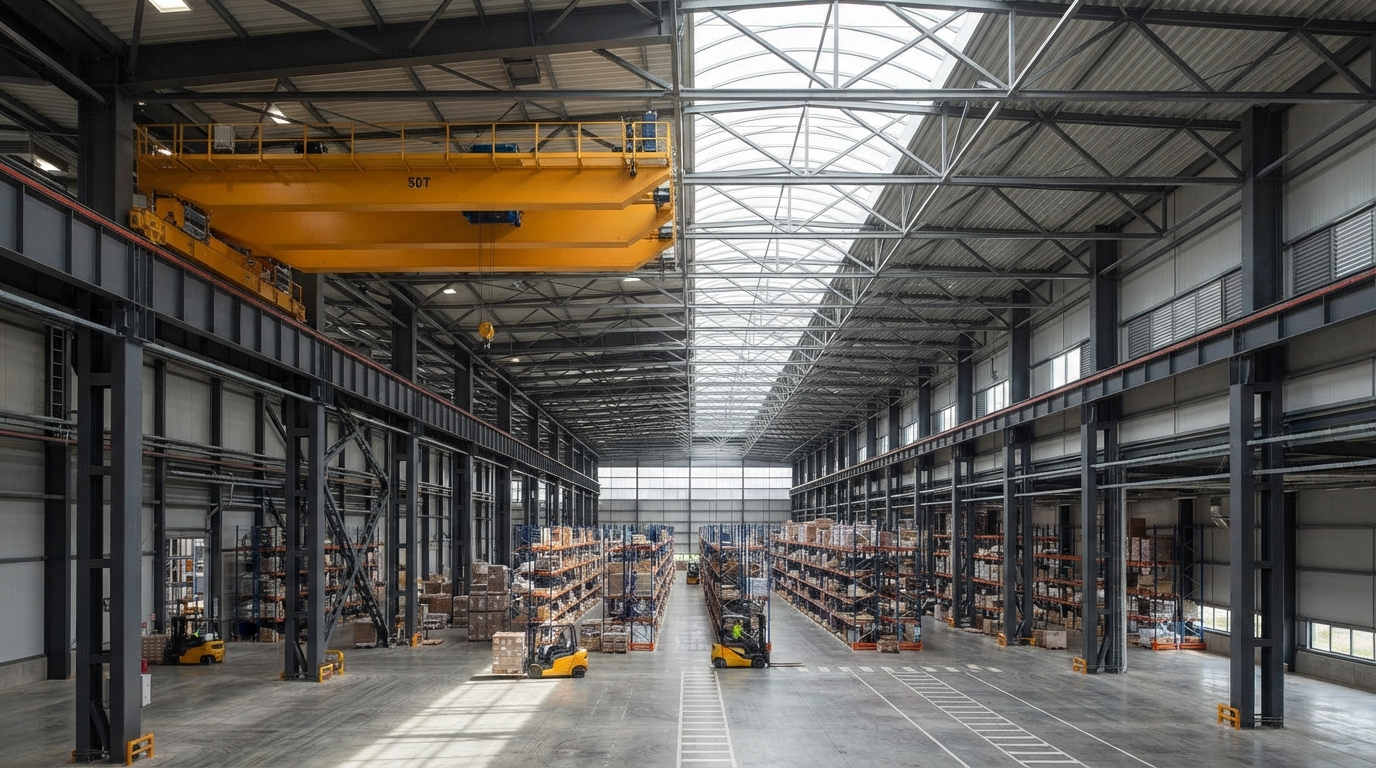

وقتی ستون میانی در سالن مزاحم حرکت لیفتراک، چیدمان قفسهها یا مسیر جرثقیل میشود، سوله دهانهبلند راهحل اصلی است. در انتخاب سوله برای دهانه بلند معمولاً پاسخ کوتاه این است که برای بارهای سنگین و سالن صنعتی بزرگ، سوله تیرورقی مناسبتر است، اما برای انبار، دامداری یا کارگاهی با بارگذاری معمول، خرپای سبک میتواند هزینه فولاد را پایین بیاورد. تفاوت این دو فقط در ظاهر اسکلت نیست؛ نوع بار، ارتفاع، شرایط اقلیمی و شیوه بهرهبرداری تعیین میکنند که کدام سازه سالها بدون تغییرشکل و هزینه تعمیر اضافی کار کند.
دهانه بلند در سوله دقیقاً به چه معناست؟
دهانه، فاصله آزاد بین دو ستون اصلی یک قاب سوله است؛ بنابراین دهانه بلند یعنی فضایی که بدون ستون میانی پوشش داده میشود. در عمل، از حدود ۲۰ تا ۲۵ متر به بالا، تصمیم درباره شکل قاب، مقطع ستون و نوع رفتر حساستر میشود، زیرا خیز سقف و نیروهای جانبی با افزایش عرض سالن بیشتر دیده میشوند. رفتر همان عضو شیبدار سقف است که بار پوشش، برف، باد و تجهیزات معلق را به ستونها منتقل میکند و اگر برای دهانه بزرگ ضعیف انتخاب شود، حتی یک سقف سبک نیز میتواند دچار افتادگی شود.
سالن تولیدی با دستگاههای بلند، انبارهای قفسهدار، آشیانه، سالن ورزشی و تعمیرگاه ماشینآلات سنگین از کاربریهایی هستند که معمولاً فضای آزاد بیشتری میخواهند. در این پروژهها، حذف ستون وسط فقط یک خواسته معماری نیست؛ مسیر حرکت بار، شعاع گردش ماشینآلات و محل استقرار جرثقیل سقفی را تعیین میکند. برای نمونه، گزارشهای اجرایی American Buildings نمونههایی از ساختمان فلزی پیشمهندسی با جرثقیل سقفی ۳۵ تن را نشان میدهد که در آنها قاب، پوشش و عایقکاری باید همزمان با نیاز بهرهبرداری طراحی شوند.
بهترین نوع سوله برای دهانه بزرگ کدام است؟
اگر سالن قرار است جرثقیل سقفی داشته باشد، بار تجهیزات روی سقف زیاد باشد یا منطقه برفگیر و بادخیز باشد، سوله فلزی سنگین با قاب تیرورقی انتخاب مطمئنتری است. تیرورق از ورقهای فولادی برشخورده و جوششده ساخته میشود و مهندس میتواند ضخامت و ارتفاع مقطع آن را متناسب با نمودار لنگر هر بخش تنظیم کند. این انعطاف باعث میشود قاب بتواند بارهای بزرگتر را تحمل کند، هرچند وزن فولاد، هزینه ساخت و ابعاد فونداسیون نیز افزایش پیدا میکند.
سوله تیرورقی برای بارهای سنگین
سوله تیرورقی بیشتر در کارخانههای تولیدی، سالنهای مونتاژ، انبارهای دارای جرثقیل و فضاهایی استفاده میشود که دهانه آزاد بزرگ همراه با ارتفاع قابل توجه نیاز دارند. این سازه برای بار مرده پوشش، بار زنده تعمیرات، بار برف، فشار و مکش باد و نیروهای ناشی از حرکت جرثقیل بهصورت جداگانه محاسبه میشود. اگر قصد دارید روند برش، مونتاژ قاب، نصب ستونها و کنترلهای اجرایی را بهتر بشناسید، مرور مراحل سوله سازی کمک میکند بدانید چرا کیفیت ساخت قاب به اندازه نقشه سازه تعیینکننده است.
سوله خرپایی برای کنترل وزن فولاد
خرپا سازهای شبکهای از اعضای مثلثی است که نیرو را میان چند عضو کششی و فشاری تقسیم میکند. در سوله خرپایی، اعضا اغلب از پروفیلهای چهارگوش فولادی مانند ST37 ساخته میشوند و به دلیل توزیع نیرو در شبکه، وزن سازه نسبت به قاب سنگین کمتر میشود. این روش برای انبار، سالن بستهبندی، دامداری و کارگاههایی که جرثقیل سنگین یا تجهیزات معلق ندارند، میتواند هزینه را کنترل کند؛ البته خرپای ارزان با خرپای مهندسیشده یکی نیست و فاصله گرهها، مهاربندی و کیفیت جوش باید دقیقاً با نقشه هماهنگ باشد.
| ویژگی | سوله تیرورقی | سوله خرپایی |
|---|---|---|
| کاربری مناسب | سالن صنعتی سنگین، جرثقیل سقفی، بارگذاری بالا | انبار، کارگاه و سالن با بارگذاری معمول |
| مصرف فولاد | بیشتر، بهویژه در دهانه و ارتفاع زیاد | معمولاً کمتر، با توزیع نیرو در اعضای شبکهای |
| وزن اسکلت | سنگینتر | سبکتر در طراحی درست |
| هزینه اولیه | بالاتر | اغلب پایینتر، اما وابسته به ابعاد و جزئیات اجرا |
| محدودیت اصلی | فونداسیون و بودجه بزرگتر | حساسیت زیاد به طراحی گرهها و جوشکاری |
تفاوت سوله خرپایی و تیرورقی در دهانه بلند چیست؟
تفاوت سوله خرپایی و تیرورقی در دهانه بلند بیشتر از هر چیز در مسیر انتقال نیرو دیده میشود. قاب تیرورقی با جان و بال ورق فولادی بار را در یک عضو پیوسته حمل میکند، در حالی که خرپا نیرو را میان اعضای کوتاهتر و اتصالات متعدد تقسیم میکند. به همین دلیل، وقتی بار جرثقیل، بار معلق یا بار برف سنگین وارد پروژه میشود، تیرورقی معمولاً پاسخ روشنتری دارد؛ اما در بارگذاری متعارف، خرپا میتواند با فولاد کمتر همان فضای آزاد را فراهم کند.
نوع پوشش سقف نیز روی انتخاب اثر میگذارد، چون ساندویچپنل سبک با سقفهای سنگینتر رفتار باربری متفاوتی ایجاد میکند. طبق کاتالوگ محصولات Kirby Building Systems، پنلهای سقف و دیوار در دو گروه پوشش PVDF و پلیاستر اصلاحشده با سیلیکون ارائه میشوند و نورگیر، تهویه و عایقکاری نیز بخشی از سیستم یک ساختمان فولادی پیشمهندسی هستند. پس تصمیم درباره قاب را نباید جدا از وزن پنل، نورگیر سقفی، آببندی و تجهیزات تهویه گرفت.
برای انتخاب سوله دهانه بلند چه مواردی را باید مشخص کرد؟
طراح سازه پیش از انتخاب مقطع، به عرض دهانه، طول سالن، ارتفاع ستون، تعداد قابها و کاربری دقیق نیاز دارد. سپس بارهای محل پروژه، از جمله بار برف شهر، سرعت مبنای باد، زلزله، وزن پوشش سقف و دیوار، بار تجهیزات و ظرفیت جرثقیل سقفی وارد مدل محاسباتی میشوند. آییننامههای رایج مانند مبحث ششم مقررات ملی ساختمان برای بارهای وارد بر ساختمان و استاندارد ۲۸۰۰ ایران برای اثر زلزله، مبنای کنترل این نیروها هستند.
- نوع خاک و ظرفیت باربری زمین، ابعاد پی و تعداد بولتهای مهاری را تغییر میدهد.
- ارتفاع بیشتر ستونها، نیروی باد و نیاز به مهاربندی طولی و عرضی را افزایش میدهد.
- جرثقیل سقفی علاوه بر ظرفیت اسمی، بارهای ضربهای و نیروهای جانبی حرکت را وارد قاب میکند.
- شیب سقف، نوع آبرو و محل نورگیر باید پیش از ساخت قاب در نقشه مشخص شوند.
در سالنهایی که نور روز و خروج هوای گرم برای کاهش هزینه بهرهبرداری مطرح است، جای بازشوها نباید پس از ساخت و با برشکاری تصادفی تعیین شود. مطالعه نورگیر و تهویه طبیعی در سوله سازی نشان میدهد که محل نورگیر سقفی، هواکش و لوور دیواری باید با جهت باد غالب، شیب سقف و مسیر حرکت هوای گرم هماهنگ باشد. هر سوراخ اضافه در سقف، جزئیات آببندی و تقویت موضعی میخواهد؛ به همین دلیل این موضوع از مرحله طراحی سازه مطرح میشود، نه پس از نصب پنل.
عوامل مؤثر بر هزینه ساخت سوله دهانه بلند
قیمت سوله دهانهبلند با یک عدد ثابت برای هر مترمربع قابل پیشبینی نیست، چون وزن فولاد تنها یکی از اجزای هزینه است. عرض دهانه، ارتفاع، طول سالن، تعداد قاب، نوع تیرورق یا پروفیل، ظرفیت جرثقیل، ضخامت پوشش، رنگ صنعتی، پیچومهره و حجم فونداسیون همگی روی برآورد نهایی اثر میگذارند. زمینی با خاک ضعیف ممکن است هزینه پی را آنقدر بالا ببرد که اختلاف قیمت اسکلت سبک و سنگین در مقایسه با آن کمرنگ شود.
در پروژهای که برنامه بهرهبرداری سریع دارد، مقایسه سوله پیشساخته یا ساخت سوله در محل به تصمیمگیری درباره زمان تولید قطعات، حمل و شیوه نصب کمک میکند. قطعات پیشساخته در کارخانه کنترل ابعادی بهتری میگیرند، اما مسیر حمل، طول قطعات و امکان دسترسی جرثقیل در محل باید از ابتدا روشن باشد. ساخت در محل نیز گاهی برای قطعات بسیار بزرگ یا زمینهای دورافتاده عملیتر است، ولی کنترل جوش، شرایط آبوهوا و ایمنی کارگاه را پیچیدهتر میکند.
| عامل هزینه | اثر آن بر پروژه | نمونه تصمیم فنی |
|---|---|---|
| دهانه و ارتفاع | افزایش لنگر قاب و وزن فولاد | تغییر مقطع رفتر یا استفاده از خرپا |
| جرثقیل سقفی | افزایش بار ستون، تیر حمال و فونداسیون | طراحی نشیمن ریل و مهاربندی جانبی |
| شرایط اقلیمی | تغییر بار برف، باد و جزئیات آببندی | انتخاب شیب سقف و پوشش مناسب منطقه |
| کیفیت اجرا | اثر مستقیم بر دوام و هزینه تعمیرات | کنترل جوش، زنگزدایی و رنگآمیزی |
پرسشهای رایج درباره انتخاب سوله برای دهانه بلند
حداکثر دهانه قابل اجرا برای سوله چقدر است؟
دهانه قابل اجرا عدد ثابتی ندارد و با نوع قاب، بارگذاری، ارتفاع، موقعیت پروژه و بودجه تغییر میکند. دهانههای بسیار بزرگ با تیرورق یا خرپای مهندسیشده قابل ساخت هستند، اما هر متر افزایش عرض میتواند وزن قاب و ابعاد فونداسیون را بالا ببرد. مهندس سازه باید خیز مجاز و پایداری قاب را محاسبه کند، نه اینکه فقط به تجربه پروژهای دیگر تکیه شود.
آیا سوله خرپایی برای جرثقیل سقفی مناسب است؟
برای جرثقیل سبک، پاسخ میتواند مثبت باشد، مشروط بر اینکه خرپا، ستونها و تیرهای حمال از ابتدا برای بار جرثقیل طراحی شده باشند. جرثقیل فقط وزن بار را منتقل نمیکند و هنگام حرکت، نیروهای افقی و ضربهای نیز به قاب وارد میشود. برای جرثقیلهای سنگین یا کار مداوم صنعتی، قاب تیرورقی معمولاً انتخاب عملیتری است.
آیا دهانه بزرگ همیشه به سوله سنگین نیاز دارد؟
خیر، بزرگ بودن دهانه بهتنهایی دلیل استفاده از اسکلت سنگین نیست. اگر سالن انبار سبک باشد، پوشش کموزن داشته باشد و در منطقه با بار برف و باد متعارف ساخته شود، خرپای دقیق طراحیشده میتواند همان فضای آزاد را با فولاد کمتر پوشش دهد. تصمیم زمانی به سمت تیرورق میرود که بارهای سنگین، ارتفاع زیاد یا جرثقیل، نیروهای قابل توجهی به قاب اضافه کنند.
کیفیت جوشکاری در سوله دهانهبلند چگونه کنترل میشود؟
کنترل از آمادهسازی لبه ورق و انتخاب روش جوش شروع میشود و با بازرسی چشمی، کنترل ابعاد و در پروژههای حساس آزمونهای غیرمخرب ادامه پیدا میکند. آزمون ذرات مغناطیسی یا التراسونیک میتواند عیبهای سطحی یا داخلی برخی جوشها را آشکار کند. بعد از تأیید جوش، زنگزدایی و رنگ مناسب نیز لازم است تا خوردگی، ضخامت مؤثر قطعات را در سالهای بعد کم نکند.
برای کاهش هزینه سوله دهانهبلند چه کاری مؤثرتر است؟
مؤثرترین راه، طراحی سازه بر پایه کاربری واقعی است، نه حذف بیبرنامه فولاد یا انتخاب مقاطع کوچکتر از نقشه. حذف جرثقیل غیرضروری، کاهش ارتفاع اضافی، انتخاب پوشش سبک و تنظیم فاصله قابها میتواند وزن و هزینه را پایین بیاورد. کم کردن مهاربند، ضعیفکردن جوش یا کوچککردن فونداسیون صرفهجویی نیست، چون هزینه اصلاح آنها پس از نصب چند برابر میشود.
